Uma embalagem sai da aplicação com o sleeve corretamente posicionado. Entra no túnel. Quando chega ao outro lado, porém, aparecem rugas, áreas com encolhimento irregular ou acabamento diferente do esperado.
Nesse momento, é comum olhar primeiro para a aplicadora de sleeve.
Mas o problema pode estar em outra etapa.
Na rotulagem com filme termoencolhível, aplicar o sleeve sobre a embalagem é apenas parte do processo. Depois disso, é necessário fazer o material se adaptar ao formato do recipiente de maneira controlada.
É justamente aí que entra o túnel de encolhimento com gerador de vapor.
Essa tecnologia utiliza vapor como fonte térmica para promover a retração do filme ao redor da embalagem. Dependendo do produto, do material utilizado, da geometria do recipiente e das características da linha, esse processo pode proporcionar um encolhimento mais uniforme.
Mas isso não significa que vapor seja automaticamente a melhor escolha para qualquer aplicação.
Antes de definir o túnel, é necessário entender a embalagem, o sleeve, a velocidade da linha e o resultado que a indústria precisa alcançar.
Por que o sleeve precisa passar por um túnel de encolhimento?
O sleeve termoencolhível normalmente chega à embalagem como uma manga tubular.
A aplicadora Sleeve posiciona esse material ao redor do recipiente, mas ele ainda não assumiu completamente sua geometria.
O acabamento acontece posteriormente.
Quando o conjunto passa pelo túnel de encolhimento, o filme recebe energia térmica e se retrai, ajustando-se ao formato da embalagem.
O objetivo é obter um resultado uniforme, respeitando a arte impressa e a geometria do produto.
Parece simples, mas diferentes variáveis interferem nesse processo:
- tipo de filme;
- espessura;
- formato da embalagem;
- variação de diâmetro;
- posição do sleeve;
- temperatura;
- exposição térmica;
- velocidade da esteira;
- distribuição do calor.
Quando esses elementos não estão corretamente ajustados, o resultado pode aparecer diretamente na embalagem.

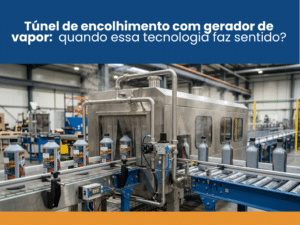

O que é um túnel de encolhimento com gerador de vapor?
O túnel de encolhimento com gerador de vapor é uma solução na qual o vapor é utilizado para transferir calor ao sleeve durante sua passagem pelo equipamento.
O gerador produz o vapor necessário ao processo, que é conduzido para o túnel e distribuído de acordo com a configuração da aplicação.
Ao entrar em contato com esse ambiente térmico, o filme termoencolhível começa a se retrair e acompanhar a geometria do recipiente.
O controle desse processo é fundamental.
Não se trata simplesmente de “esquentar mais”.
É necessário fornecer energia térmica de maneira compatível com o filme, a embalagem e o tempo de permanência dentro do equipamento.
Por que o vapor é utilizado no encolhimento de sleeves?
Uma das características interessantes do vapor é sua capacidade de transferir calor ao redor da embalagem.
Isso pode ser particularmente relevante em recipientes com geometrias que tornam o encolhimento mais exigente.
Imagine uma embalagem que possui mudanças de diâmetro, curvas ou regiões nas quais o filme precisa se adaptar progressivamente.
Se diferentes áreas do sleeve se comportarem de maneiras muito distintas durante o encolhimento, podem aparecer defeitos visuais.
O vapor pode ser uma alternativa para aplicações em que se busca uma distribuição térmica adequada ao redor do recipiente.
Mas existe um ponto fundamental:
o resultado depende do conjunto formado por embalagem, filme, túnel e parâmetros de processo.
Não é a fonte térmica isoladamente que determina a qualidade final.
5 sinais de que o processo de encolhimento precisa ser revisto
1. O sleeve apresenta rugas depois do túnel
Rugas podem indicar que o filme não se acomodou corretamente à geometria da embalagem.
A origem precisa ser investigada considerando aplicação, posicionamento, material e processo térmico.
2. Algumas regiões encolhem mais do que outras
Quando partes do sleeve apresentam comportamentos diferentes, é necessário avaliar a distribuição térmica e as características do produto.
3. A arte fica visualmente deformada
O desenvolvimento gráfico de uma embalagem sleeve precisa considerar a deformação provocada pelo encolhimento.
Porém, quando o processo não ocorre conforme previsto, essa distorção pode se tornar ainda mais evidente.
4. Pequenas mudanças de velocidade alteram muito o resultado
Se a qualidade varia significativamente conforme o ritmo da linha, o processo pode precisar de uma janela operacional mais bem definida.
5. A empresa pretende utilizar embalagens com geometrias mais complexas
Uma mudança no recipiente pode alterar completamente o comportamento do sleeve.
Por isso, novos formatos devem ser avaliados antes de simplesmente replicar os parâmetros utilizados em outro produto.
Na prática: o problema pode não estar na aplicadora
Imagine uma linha em que o sleeve chega corretamente cortado e posicionado sobre cada embalagem.
Antes do túnel, visualmente, tudo parece certo.
Depois do encolhimento, algumas unidades apresentam rugas próximas à base.
A primeira reação pode ser ajustar a aplicadora de rótulos termoencolhíveis.
Mas se o material já entra corretamente posicionado no túnel, é preciso investigar outras variáveis.
Como o calor está sendo distribuído?
Qual é o tempo de exposição?
A velocidade da esteira é adequada?
O filme utilizado é compatível com aquela geometria?
A embalagem possui alguma região crítica?
Esse diagnóstico evita uma prática bastante comum na indústria: tentar corrigir uma etapa ajustando outra que não é a origem do problema.
Vapor ou outra tecnologia de encolhimento?
Essa é uma das perguntas mais importantes antes da escolha do equipamento.
Existem diferentes formas de fornecer a energia térmica necessária ao encolhimento, e a melhor alternativa depende da aplicação.
O túnel de encolhimento com gerador de vapor pode ser interessante em determinados projetos, especialmente quando as características do produto e do sleeve favorecem esse processo.
Outras configurações de túnel também podem ser avaliadas conforme a necessidade da linha.
Por isso, em vez de começar perguntando:
“Qual tipo de túnel é melhor?”
é mais produtivo perguntar:
“Qual tecnologia entrega o resultado que esta embalagem precisa dentro das condições da minha produção?”
Essa mudança parece pequena, mas evita transformar uma decisão de engenharia em uma simples comparação de equipamentos.
7 fatores que precisam ser avaliados antes de escolher um túnel a vapor
1. Geometria da embalagem
Recipientes cilíndricos simples apresentam desafios diferentes de embalagens com curvas, mudanças acentuadas de diâmetro ou formatos assimétricos.
Quanto mais complexa a geometria, mais importante se torna estudar o comportamento do sleeve durante o encolhimento.
2. Material do sleeve
Filmes termoencolhíveis possuem características próprias.
O material utilizado influencia seu comportamento quando submetido ao calor e precisa fazer parte da especificação do processo.
3. Material da embalagem
O recipiente também será submetido às condições existentes no túnel.
Por isso, suas características precisam ser consideradas durante os testes e o desenvolvimento do projeto.
4. Velocidade da linha
A velocidade influencia diretamente o tempo de permanência da embalagem dentro do túnel.
Isso significa que capacidade produtiva e processo térmico precisam ser analisados em conjunto.
5. Área coberta pelo sleeve
Um lacre aplicado apenas sobre uma região da embalagem apresenta uma necessidade diferente de um sleeve que cobre grande parte do recipiente.
6. Qualidade visual desejada
Em produtos nos quais o sleeve possui grande participação na apresentação da marca, pequenas imperfeições podem se tornar relevantes.
Nesse caso, repetibilidade e controle do processo ganham ainda mais importância.
7. Infraestrutura disponível
Um sistema com gerador de vapor precisa ser analisado também do ponto de vista de instalação e infraestrutura necessária para sua operação.
Essas condições devem entrar no projeto desde o início, e não aparecer como surpresa depois da compra.
O gerador de vapor também faz parte do dimensionamento
Quando falamos em túnel de encolhimento com gerador de vapor, é fácil concentrar toda a atenção na câmara pela qual as embalagens passam.
Mas o gerador é parte do sistema.
A demanda necessária depende das características do processo e da configuração desenvolvida para a aplicação.
Por isso, seu dimensionamento deve acompanhar as necessidades do túnel e da capacidade produtiva desejada.
A infraestrutura da fábrica também precisa ser considerada para que todo o conjunto opere de maneira adequada.
Mais uma vez, a lógica é a mesma que aplicamos em outros projetos de automação:
não dimensione um componente isoladamente. Dimensione o processo.
O túnel precisa acompanhar a velocidade da aplicadora
Uma Rotuladora Sleeve ou aplicadora pode posicionar o material corretamente e trabalhar em determinado ritmo, mas o túnel precisa conseguir processar esse mesmo fluxo.
Se houver desequilíbrio entre essas etapas, o resultado pode ser perda de produtividade ou dificuldade para manter o padrão de encolhimento.
O projeto deve observar a linha como uma sequência:
entrada da embalagem → aplicação do sleeve → posicionamento → encolhimento → próximas etapas da produção.
Cada estágio precisa ser compatível com os demais.
É justamente essa integração que transforma equipamentos individuais em uma linha eficiente.
O erro de escolher o túnel apenas pela velocidade
Capacidade é importante, mas não deveria ser o único número observado.
Um túnel capaz de transportar muitas embalagens por minuto não resolve o problema se o processo térmico não produzir o acabamento necessário naquele ritmo.
Da mesma forma, operar mais lentamente não garante automaticamente maior qualidade.
O objetivo é encontrar uma janela de processo na qual velocidade, temperatura, exposição e características do produto trabalhem em conjunto.
Por isso, testes com embalagens e materiais reais podem ser extremamente importantes durante a definição de uma solução.
O que enviar ao fornecedor antes de pedir uma proposta?
Se sua empresa está estudando um túnel de encolhimento com gerador de vapor, reunir informações antecipadamente torna a conversa técnica muito mais produtiva.
Tenha em mãos:
- fotos e amostras das embalagens;
- dimensões dos recipientes;
- material da embalagem;
- material e características do sleeve;
- área que será coberta;
- velocidade atual da linha;
- capacidade futura desejada;
- equipamentos existentes antes e depois do túnel;
- layout e espaço disponível;
- infraestrutura existente;
- fotos ou vídeos de problemas encontrados atualmente.
Se já existe uma operação de sleeve funcionando, levar amostras do resultado atual também pode ajudar a mostrar exatamente aquilo que precisa ser melhorado.
5 erros ao especificar um túnel de encolhimento
1. Escolher primeiro a tecnologia e depois analisar a embalagem
A lógica deveria ser inversa.
Produto e processo ajudam a determinar a solução.
2. Considerar apenas a velocidade nominal
Qualidade de encolhimento e capacidade precisam coexistir.
3. Não testar os materiais reais
Pequenas diferenças entre filmes e embalagens podem alterar o comportamento durante o processo.
4. Ignorar a infraestrutura necessária
O equipamento precisa funcionar dentro das condições reais da fábrica.
5. Analisar o túnel isoladamente
Aplicação e encolhimento fazem parte do mesmo processo de rotulagem sleeve.
Quando vale a pena conversar com um especialista?
A avaliação técnica ganha importância quando:
- a empresa pretende iniciar uma linha com sleeve;
- existem problemas recorrentes de acabamento;
- novos formatos de embalagem serão lançados;
- a produção precisa aumentar;
- o processo atual apresenta muita variação;
- existe dúvida sobre qual tecnologia de encolhimento utilizar;
- a linha precisa ser integrada ou modernizada.
Nesse momento, a pergunta deixa de ser simplesmente qual equipamento comprar.
Passa a ser:
qual processo precisamos construir para obter o resultado esperado de maneira repetível?
Perguntas frequentes sobre túnel de encolhimento com gerador de vapor
Para que serve um túnel de encolhimento com gerador de vapor?
Ele fornece energia térmica por meio de vapor para promover a retração do filme termoencolhível ao redor da embalagem.
Todo sleeve precisa de um túnel a vapor?
Não necessariamente. A tecnologia adequada depende do filme, da embalagem, do acabamento desejado e das condições da produção.
O túnel corrige um sleeve aplicado torto?
O processo de encolhimento não deve ser tratado como correção para problemas anteriores. A aplicação e o posicionamento do sleeve precisam estar adequados antes da etapa térmica.
A velocidade da esteira influencia o encolhimento?
Sim. Ela interfere no tempo de permanência do produto no processo e precisa ser considerada junto com os demais parâmetros.
Embalagens com formatos diferentes podem utilizar o mesmo túnel?
A possibilidade depende da faixa de produtos prevista, dos materiais e dos parâmetros necessários para cada aplicação. Os diferentes formatos precisam ser avaliados durante o projeto.
Principais aprendizados
- Aplicar o sleeve é apenas uma parte do processo.
- O encolhimento influencia diretamente o acabamento final.
- Vapor pode ser uma alternativa interessante dependendo da aplicação.
- Filme, embalagem, velocidade e processo térmico precisam ser avaliados em conjunto.
- O gerador de vapor faz parte do dimensionamento da solução.
- Maior temperatura ou menor velocidade não significam automaticamente melhor acabamento.
- A escolha deve partir do produto e do resultado esperado.
Veja também
Conclusão
O túnel de encolhimento com gerador de vapor desempenha uma etapa decisiva na aplicação de sleeves: transformar uma manga posicionada sobre a embalagem em um revestimento ajustado à sua geometria.
Porém, um bom resultado não depende apenas da existência do túnel.
Material do sleeve, embalagem, geometria, velocidade, distribuição térmica e integração com a linha precisam trabalhar como partes do mesmo processo.
Por isso, antes de escolher uma tecnologia ou comparar equipamentos, vale começar pelo produto e pelo resultado que a indústria precisa alcançar.
Se sua empresa está implantando uma linha de sleeve ou enfrentando problemas no processo de encolhimento, converse com a Estemaq. Apresente suas embalagens, materiais, capacidade produtiva e características da linha para que a aplicação possa ser analisada de acordo com a necessidade do processo.
